Преобразователь интерфейсов Elsys-IC-WG/RS/TM предназначен для выполнения следующих функций:
- приема кодов по интерфейсу Wiegand в формате 26, 33, 34, 37, 40 или 42 бит от считывателей различных идентификационных признаков, их преобразования и передачи на COM-порт компьютера или других устройств по интерфейсу RS-232 для реализации функций настольного считывателя, ввода номеров бесконтактных карт и брелоков в программное обеспечение анализа полномочий пользователей, формирования базы данных электронных идентификаторов;
- сопряжения считывателей с выходным интерфейсом Wiegand форматов 26, 33, 34, 37, 40 или 42 бит с устройствами с входным интерфейсом Touch Memory (IButton);
- подключения считывателей штрихкода, передающих считанный код в формате EAN13 по интерфейсу RS-232, к оборудованию СКУД и ОПС, оснащенному входными интерфейсами Wiegand 42 или Touch Memory (IButton);
- приема идентификационных кодов с COM порта компьютера или других устройств по интерфейсу RS 232, их преобразования и передачи по интерфейсу Wiegand в формате 26, 33, 34, 37, 40 или 42 бит и Touch Memory (IButton) на внешние устройства контроля доступа или охранной сигнализации для реализации функций программной имитации считывателей идентификационных признаков.
Преобразователь Elsys-IC-WG/RS/TM обеспечивает автоматическое определение:
- подключенного входного интерфейса и направления передачи данных по наличию активных информационных сигналов на линиях D0, D1 интерфейса Wiegand или RX интерфейса RS-232;
- формата 26, 33, 34, 37, 40 или 42 бит интерфейса Wiegand, передаваемого внешним считывателем;
- типа передающего устройства (считыватель штрих кода или компьютер), подключенного к линии RX интерфейса RS-232, по формату принимаемых данных.

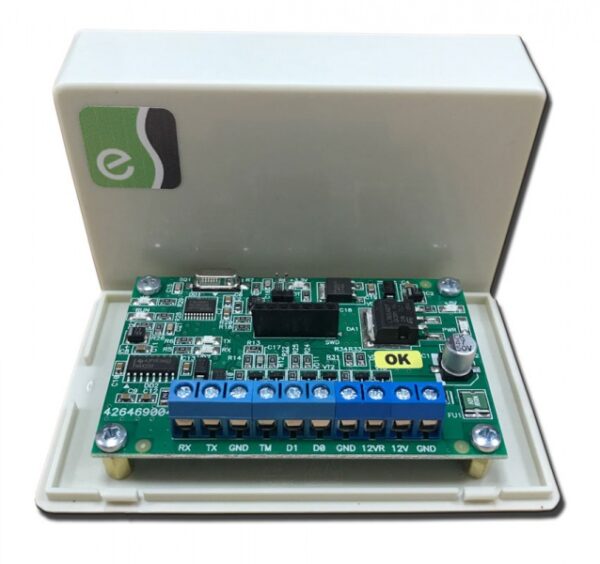

Плата преобразователя интерфейса оснащена клеммными контактами RX (прием), ТХ (передача) и GND для подключения к COM-порту компьютера по интерфейсу RS-232, D0, D1, +12VR и GND для подключения внешнего входного считывателя с интерфейсом Wiegand и TM для подключения к внешним контроллерам с входным интерфейсом Touch Memory (IButton). Линии преобразователя, подключенные к контактам D0 и D1, являются двунаправленными и так же используются для подключения к внешним контроллерам с входным интерфейсом Wiegand в режиме преобразования кода, передаваемого с COM-порта компьютера или считывателя штрихкодов с интерфейсом RS-232.
